Contoh soal induksi elektromagnetik

SOAL NOMOR 1 (UN 2013)

Sepotong kawat menembus medan magnet homogen secara tegak lurus dengan laju perubahan fluks 3 Wb/s. Jika laju perubahan fluks diperbesar menjadi 6 Wb/s maka perbandingan GGL induksi sebelum dan sesudah laju perubahan fluksnya adalah...

A. 1 : 2
B. 1 : 4
C. 2 : 1
D. 3 : 4
E. 4 : 1

Pembahasan:

Jawaban: A

SOAL NOMOR 2 (UN 2013)

Fluks magnetik kumparan pertama mempunyai 200 lilitan berubah sebesar 0,06 Wb dalam waktu 0,4 s. Pada kumparan kedua, fluks magnetiknya berubah sebesar 0,08 Wb dalam waktu 0,2 s. Bila jumlah lilitan kedua diganti separuh jumlah lilitan kumparan pertama maka perbandingan GGL induksi kumparan pertama dan kedua adalah...

A. 2 : 3
B. 3 : 1
C. 3 : 4
D. 3 : 5
E. 3 : 8

Pembahasan:

Jawaban: C

SOAL NOMOR 3 (UN 2013)

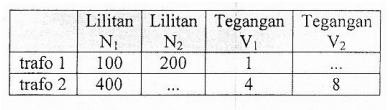

Data tabel disamping adalah nilai lilitan dan tegangan pada dua transformator ideal.

Nilai pada tabel yang kosong adalah...
A. V2 = 3 V dan N2 = 600 lilitan
B. V2 = 3 V dan N2 = 800 lilitan
C. V2 = 6 V dan N2 = 600 lilitan
D. V2 = 2 V dan N2 = 800 lilitan
E. V2 = 8 V dan N2 = 800 lilitan

Pembahasan:
Menghitung V2
V1 / V2 = N1 / N2
1 / V2 = 100 / 200
V2 = 2 V
Menghitung N2
V1 / V2 = N1 / N2
4 / 8 = 400 / N2
N2 = 800 lilitan
Jawaban: D

Nomor 4 (UN 2009)

Sebuah magnet batang digerakkan menjauhi kumparan yang terdiri atas 600 lilitan. Fluks magnetik yang memotong berkurang dari 9.10−5 weber menjadi 4.10−5 weber dalam selang waktu 0,015 sekon. Besar GGL induksi yang terjadi antara kedua ujung kumparan adalah...

A. 2 volt
B. 3 volt
C. 4 volt
D. 5 volt
E. 6 volt

Nomor 5 (UN 2013)
Sebuah kumparan menembus medan magnet homogen secara tegak lurus sehingga terjadi GGL induksi. Jika kumparan diganti dengan kumparan lain yang mempunyai lilitan 2 kali jumlah lilitan kumparan semula dan laju perubahan fluksnya tetap, maka perbandingan GGL induksi mula-mula dan akhir adalah...

A. 1 : 1
B. 1 : 2
C. 2 : 1
D. 3 : 1
E. 3 : 2

Pembahasan
Diketahui:
N2 = 2 N1



∆Φ1 = ∆Φ2
Ditanya: ε1 :  ε2
Jawab:
Karena ∆Φ1 = ∆Φ2 maka perbandingan ε1 :  ε2 =
ε1 / ε2 = N1 / N2 = N1 / 2 N1 = 1/2
Jawaban : B
